Система SMW Quad-Link состоит из передатчика и приемника наружного всепогодного исполнения, передающих по одному волокну четыре сигнала спутниковой ПЧ 950÷2150 МГц (L-band) с частотным уплотнением на расстояние до 10 км (от антенны до головной станции), и одновременно передают во встречном направлении(от ГС к антенне) сигнал внешнего гетеродина 10 MHz.
Система поддерживает автоматическую регулировку усиления (AGC), имеет трехцветные LED-индикаторы статуса сигналов прямого и обратного оптических каналов, обеспечивает максимально высокие параметры передачи, такие как С/N, изоляция между каналами, а так же герметичные разъемы уровня IP3 на ВЧ и оптических интерфейсах
Передающий и приемный блоки размещены в прочных компактных алюминиевых корпусах наружного исполнения c разъемами премиум-класса Huber&Suhner (optical connector) и Fischer (DC connector), работают в диапазоне температур от -40° до +80°C, поэтому размещение передатчика в непосредственной близости от LNB не потребует от оператора организации защищенного от погодных условий места установки.

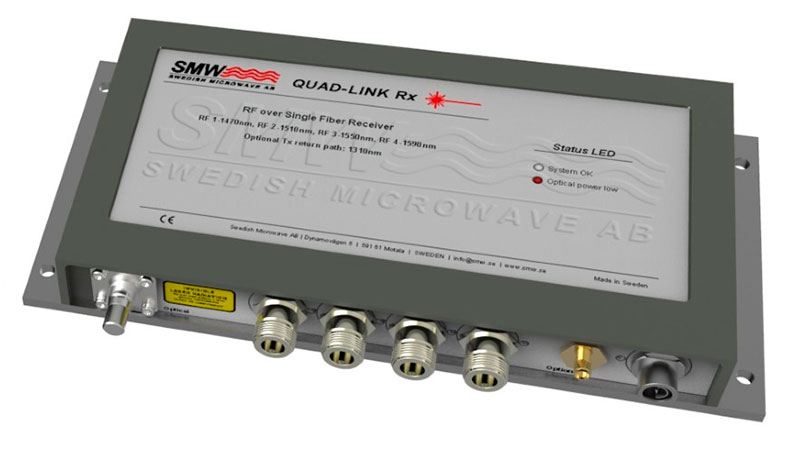

Quad –Link приемник | |
Оптические частоты | CH1-1470nm, CH2-1510nm, CH3-1550nm, CH4-1590nm. Обратный канал 1310nm |
Оптическая мощность | -6dBm min на каждый канал |
Оптический разъем | Single mode Huber & Suhner Q-ODC® (Оптический разъем кабеля содержит два волокна, но только одно используется. Опция Dual Link использует оба волокна.) Опционально возможен заказ с SC-APC или LC-APC, предназначены для использования только внутри помещений, не влагозащитные. |
Оптическая мощность 10MHz | 1 mW - оптическая мощность передатчика обратного канала 10MHz |
IP3 на RF выходах | +25dBm |
Возвратные потери | >12 дБ (КСВ 1:1.7) |
RF разъемы | F-type 75 Ом, N-type 50 Ом или SMA-type 50 Ом |
10MHz входной уровень | -10 to +5dBm. Сигнал может быть подан на разъем CH1 L-band выхода или на отдельный разъем входа обратного канала |
Разъем входа 10MHz | F-type 75 Ом, N-type 50 Ом или SMA-type 50 Ом |
Потребляемая мощность | 3W |
Напряжение питания | 10~28 пост. |
Защиты по питанию | Защита от обратной полярности и от повышенного напряжения |
Разъем подачи питания | Разъем Fischer® 103 series с классом защиты IP68 |
LED-индикаторы L band | Белый = Норма, Красный = низкий уровень на оптическом входе, Пурпурный = высокий входной уровню RF |
LED-индикатор канала 10MHz | Белый = Норма, Красный = низкий оптический входной уровень, Зеленый = оптический уровень Норма, нет 10 MHz сигнала |
Материал корпуса | Алюминий T 6061 |
Диапазон температур | -40°C to +80°C |
Класс защиты | IP67 |
Вес | 1890 г. (F & SMA разъемы), 1950 г. (N-разъемы) |
