CherryPicker DM6400 - многофункциональная платформа статистического мультиплексирования

Многофункциональная платформа статистического мультиплексирования Terayon CherryPicker® DM 6400 – это передовая модель линейки профессионального оборудования обработки цифрового видео Terayon.

Мультиплексор Terayon CherryPicker® DM 6400 позволяет достичь максимального качества обработанного контента, высокой надежности в работе при использовании различных сетей передачи, эффективного распределения и обработки как сервисов стандартного разрешения (SD), так и высокого разрешения (HD). Это позволяет использовать платформу Terayon CherryPicker® DM 6400 во многих областях применения, включая «grooming» каналов, передаваемых на спутник, коррекцию их скоростей, статистическое ремультиплексирование и цифровую вставку локальной рекламы.

Основа технологии

Платформа Terayon CherryPicker® DM 6400 реализована в компактном форм факторе 1RU с пятью слотами для настраиваемых входных и выходных опций. Такая гибкая аппаратная архитектура позволяет операторам добавлять новые модули в соответствии с их возрастающими требованиями и изменяющейся спецификой по мере роста бизнеса оператора / провайдера.

Основные функции:

  • Бесшовная вставка рекламы и переключение программ
  • Возможность задания разного числа программ на выходах
  • Установка минимальной и максимальной битовой скорости программ
  • Установка относительных приоритетов для каждого процесса коррекции скоростей программ
  • Цифровая вставка рекламы (опция)
  • PID фильтрация и перераспределение
  • Коррекция «джиттера» и редактирование PCR
  • Расчет и вставка PAT и PMT
  • Агрегация DVB-ASI
  • Обработка SI и PSI
  • Пулы статистического мультиплексирования (опция)
  • Вставка данных
  • Синхронизация данных и видео
  • Преобразование CBR в VBR
  • Преобразование VBR в CBR
  • Преобразование битовых скоростей в режимах CBR и VBR
  • Коррекция скоростей каналов SD / HD

Ядро платформы Terayon CherryPicker® DM 6400 – это разработанная Terayon система ASICs, являющаяся мощным средством эффективной коррекции скоростей как SD, так и HD сервисов. Система ASICs создана специально с расчетом на высокие вычислительные требования, поэтому все решения на ее основе способны к качественной обработке нескольких видео потоков одновременно.

Высокая эффективность обработки видеопотоков достигается за счет применения статистического ремультиплексирования - набор приемов для объединения множества видео и аудио потоков, имеющих различные скорости, в один результирующий поток. Используя ряд приемов, можно существенно снизить требуемую результирующую полосу пропускания канала:

  • удаление нулевых пакетов, генерируемых MPEG кодерами с постоянным бит-рейтом (Constant Bit Rate, CBR)
  • увеличение сдвига по времени для отдельных VBR (Variable Bit Rate) потоков для предотвращения возникновения пиковых перегрузок выделенной полосы пропускания
  • рейт шейпинг (Rate Shaping), или динамическое перекодирование бит-рейта отдельных потоков

С помощью DM-6400 возможны следующие типы обработки цифровых потоков: CBR -> CBR, CBR -> VBR, VBR -> VBR.

Встроенные возможности позволяют производить перекодирования по приоритетам, когда одному (группе) выбранных каналов будет отводится большая полоса пропускания при прочих равных условиях. Например, спортивному каналу (обычно имеющему большое количество быстроменяющихся сюжетов), к которому у абонентов больший интерес, можно поставить более высокий приоритет, по сравнению с новостным, и тогда, даже если для обоих каналов максимальная выделяемая часть полосы пропускания будет установлена одинаковой, мультиплексор новостной канал "сожмет" плотнее, чем спортивный в момент полной загрузки полосы выходного потока.

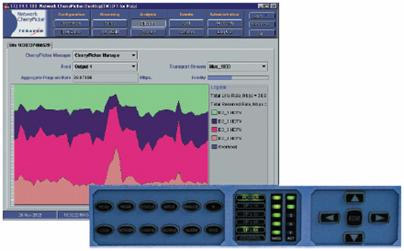

Управление распределенной сетью мультиплексоров DM 6400
посредством GUI, SNMP и Лицевой Панели Управления



Цифровая вставка рекламы по IP сетям

Переход от ASI к IP сетям распределения – это основной шаг в развитии полностью цифровых сетей. Для поддержки выручки от продажи рекламы на том же уровне при переходе к цифровым сетям операторам также нужно приспособить DPI к распределению по IP. Многофункциональный Мультиплексор Terayon CherryPicker® DM 6400 позволяет операторам эффективно осуществлять локальные и национальные цифровые рекламные вставки по IP сетям.

Гибкая аппаратная архитектура позволяет осуществлять взаимодействие с различным профессиональным оборудованием. Позволяя работать как в ASI, так и в GbE сетях, DM 6400 может удовлетворить практически любые системные требования оператора



Параллельное использование ASI и Gigabit Ethernet сетей

При помощи Terayon CherryPicker® DM 6400 операторы могут продолжать использовать уже имеющиеся DVB-ASI сети и вместе с тем осуществлять постепенный переход к более совершенным сетям Gigabit Ethernet (GbE). При переходе операторов от ASI к GbE соединениям возможность в GbE сетях вещать на множество устройств с одного выхода позволяет операторам обрабатывать поток лишь один раз, что дает избавиться от необходимости многократной обработки одного и того же входа.

"Распределенное Шасси"

Архитектура инновационного «Распределенного Шасси» Terayon позволяет операторам удаленно управлять и наблюдать за работой всех мультиплексоров Terayon CherryPicker® DM 6400, имеющихся в сети. Используя технологию коммутации IP, «Распределенное Шасси» дает операторам возможность обрабатывать и распределять цифровые видео сервисы от любого входа на любой выход через все имеющиеся в сети мультиплексоры DM 6400.

Многофункциональный Мультиплексор Terayon CherryPicker® DM 6400 прост в настройке и управлении, так как всю работу с ним можно делать при помощи простого графического пользовательского интерфейса, основанного на WEB. Вся распределенная сеть, состоящая из многих мультиплексоров Terayon CherryPicker® DM 6400, может удаленно настраиваться и управляться с помощью одной и той же Профессиональной Консоли Управления (Master Control Management Console), что и отдельный мультиплексор.

Возможности взаимодействия

Многофункциональный Мультиплексор Terayon CherryPicker® DM 6400 способен взаимодействовать с любым оборудованием, совместимым со стандартом MPEG-2. Кроме прочего, мультиплексор Terayon CherryPicker® DM 6400 может управляться посредством SNMP.

Вставка команд управления

Опция преобразования формата вставок SCTE 30 в SCTE 35 доступна во всех моделях серии DM 6400 и дает операторам большую гибкость в управлении сигналами меток и цифровыми сообщениями, которые используются для внедрения цифрового контента (например, рекламы). Операторы могут создавать потоки, уже готовые для компоновки с рекламными вставками непосредственно на «Головной Станции» путем комбинации имеющегося цифрового контента с сообщениями управления формата SCTE 35, посылаемыми в мультиплексор DM 6400. Далее потоки могут быть распределены по сети отдельными областями. Таким образом, операторы смогут более эффективно внедрять локальный рекламный контент в региональных узлах.

Надежность вещания

Многофункциональный Мультиплексор Terayon CherryPicker® DM 6400 предлагает резервирование входов и резервирование программ в одном шасси, а также распределенное резервирование входов посредством подключения нескольких мультиплексоров DM 6400 к «Распределенному Шасси». Более того, встроенные флэш-карты сохраняют всю удаляемую информацию (идентичность, конфигурационная информация для каждого отдельного шасси). Эти карты могут быть использованы в резервных мультиплексорах для упрощения (или полного избегания) процедуры настройки этого оборудования.

Информация для заказа:

Артикул
Описание
DM-6400
Шасси многофункционального мультиплексора. 5 слотов для модулей ввода/вывода. порт 10/100 Mb Ethernet для дистанционного управления
Модули расширения
DM-IN4A
модуль 4 ASI входа
DM-IN4D
модуль 4 DHEI входа
DM-IN2A2D
модуль 2 ASI входа и 2 DHEI входа
DM-OUT2A2D
модуль 2 ASI  и 2 DHEI выхода
DM-IO4A
4 конфигурируемых на вход/выход порта. Один порт открыт на выход. Требуется Лиценция  DM-4A для каждого следующего порта выхода. Необходима версия программы шасси SW 4.0 или позже.
DM-INDSP
Входной модуль предварительной обработки сигнала DSP  (смена разрешения видео). Требуется Лицензия DM-DSP-RC4 или DM-DSP-RC8. Максимально 2 модуля на шасси.
DM-IOGIGEPLUS
модуль 2 1GigE порта (RJ-45). Один порт открыт. Требуется Лицензия DM-GIGE для открытия второго порта. Оптические порты могут быть заказаны дополнительно.
 Дополнительные опции
DM-UBGIGESM
Одномодовый оптический 1Gb трансивер (10 км)
DM-UBGIGEMM
Многомодовый оптический 1G трансивер (500 м)
DM-VDC
Постоянное питание (48 В) для шасси
PS-800W
Блок питания 48В 800 Вт
DM-VDC-CB6
Переключатель питания с переменного на постоянное. Поддерживает до 6 шасси.
 Лицензии на расширение функционала
DM-AI
Бесшовная вставка  программ. Поканальная. Макс. 64 лицензий на шасси DM-6400
DM-SCTE
Протокол сигнализации SCTE 30 и 35. Требуется прошивка SW 4.1 и выше. Так же требуются лицензии DM-AI.
DM-DSP-RC4
Смена разрешения для 4-х программ (макс. 8). Требуется DM-INDSP модуль
DM-DSP-RC8
Смена разрешения для 8-ми программ (макс. 8). Требуется DM-INDSP модуль
DM-6400-RS
Лицензия на rate shaping 16:4
DM-4A
Разрешение дополнительного ASI выхода на DM-IO4A модуле
DM-GIGE
Разрешение дополнительного порта на GigE модуле
DM-SLK
Перенос лицензий между flash памятью разных шасси
 Программное обеспечение шасси
DM-SW-X
Апгрейд программного обеспечения, где Х - версия программного обеспечения
DM-SW-FAC
Дополнительное программное обеспечение, позволяющее клиентскому компьютеру управлять мультиплексором через файрвол. Требуется программное обеспечение SW 4.1 и выше
ГОТОВЫЕ КОНФИГУРАЦИИ
Вход ASI  / Выход ASI (входные модули DM-IN4A, DM-IN4D или DM-IN2A2D, выходной модуль DM-IO4A)
DM-6400-1
Шасси, 1 модуль DM-IN4A (4 ASI входа), 1 модуль DM-IO4A (1 ASI выход открыт), коррекция скорости (rate shaping) 16:4 SD/HD
SD - видео стандартного разрешения; HD - видео высокого разрешения
DM-6400-2
Шасси, 2 модуль DM-IN4A (8 ASI входов), 1 модуль DM-IO4A (2 ASI выхода открыто), коррекция скорости (rate shaping) 32:8 SD/HD
DM-6400-3
Шасси, 3 модуля DM-IN4A (12 ASI входов), 1 модуль DM-IO4A (3 ASI выхода открыто), коррекция скорости (rate shaping) 48:12 SD/HD
DM-6400-4
Шасси, 4 модуля DM-IN4A (16 ASI входа), 1 модуль DM-IO4A (4 ASI выход открыто), коррекция скорости (rate shaping) 64:16 SD/HD
Вход ASI / Выход 1GigE  (входные модули DM-IN4A, DM-IN4D или DM-IN2A2D, выходной модуль DM-IO-GIGEPLUS 1 порт открыт)
DM-6400-1G
Шасси , 1 модуль DM-IN4A, 1 модуль DM-IO-GIGEPLUS (1 порт открыт), коррекция скорости 16:4
DM-6400-2G
Шасси , 2 модуля DM-IN4A, 1 модуль DM-IO-GIGEPLUS (1 порт открыт), коррекция скорости 32:8
DM-6400-3G
Шасси , 3 модуля DM-IN4A, 1 моуль DM-IO-GIGEPLUS (1 порт открыт), коррекция скорости 48:12
DM-6400-4G
Шасси , 4 модуля DM-IN4A, 1 моуль DM-IO-GIGEPLUS (1 порт открыт), коррекция скорости 64:16
Вход 1GigE / Выход 1GigE  (модуль DM-IO-GIGEPLUS 2 порта открыто)
DM-6400-1GE
Шасси, модуль DM-IO-GIGEPLUS (2 порта открыто), коррекция скорости 16:4
DM-6400-2GE
Шасси, модуль DM-IO-GIGEPLUS (2 порта открыто), коррекция скорости 32:8
DM-6400-3GE
Шасси, модуль DM-IO-GIGEPLUS (2 порта открыто), коррекция скорости 48:12
DM-6400-4GE
Шасси, модуль DM-IO-GIGEPLUS (2 порта открыто), коррекция скорости 64:16
DM-6400-UPG
Апгрейд конфигураций ASI/ASI и ASI/GigE (один модуль DM-IN4A, дополнительный ASI выход, лицензия rate shaping 16:4)

Входы / выходы

Число DVB-ASI входов в одном шасси до 19
Максимальное число потоков с коррекцией скоростей 64 (SD) и 16 (HD)
Форматы интерфейсов GbE, DVB-ASI
Кодирование MPEG-2 (DVB, DCII)
SPTS, MPTS
Видео форматы MP@ML (SD)
MP@HL (HD)
Скорость кадров 25, 29.97, 30, 59.94, 60 кадр/с
Соотношения сторон 4:3 и 16:9
Аудио форматы Dolby® AC-3 и Musicam
Входная скорость транспортных потоков 200Мбит/с на каждом ASI порт
Скорость агрегированных потоков на выходах шасси
      Программы с корректированной скоростью и рекламой в транспортном потоке ASI
до 160Мбит/с
Агрегация контента на выходе GbE 900Мбит/с
Битовые скорости отдельных программ от 0.2 до 20Мбит/с (CBR или VBR)

Входной модуль предварительной обработки для смены разрешений

Входные порты 4 DVB-ASI
Возможные горизонтальные разрешения на входе 528, 544, 704, 720
Возможные горизонтальные разрешения на выходе 352, 480, 528, 704
8 независимых процессоров DSP, каждый из которых способен обработать 1 SD поток
Неизменяемое вертикальное разрешение – до 576 линий

Модуль ввода / вывода Gigabit Ethernet

Число портов ввода / вывода 2
Максимальная скорость потоков на каждом порту 1Гбит/с при вводе или выводе
SPTS или MPTS До 128 UDP потоков
Физический интерфейс 1000Base-CX/SX/LX
Коннекторы 2 RJ-45 (электрические)
2 LC-SFP (оптические) (опция)
Поддержка unicast, multicast, ARP, ICMP и IGMP по UDP/IP
Поддержка многомодовых и одномодовых волокон
Оптические приемопередатчики (опция)

Управление

Ethernet 10/100BaseT
      Доступ через WEB и GUI
      Удаленное управление посредством SNMP
      Обработка и передача меток SCTE 35
      API SCTE 30 для рекламных серверов
      Удаленный системный мониторинг
RS232
      Удаленный системный мониторинг
      Удаленный системный мониторинг посредством встроенного модема
Контакты реле
      Мониторинг посредством Основного Целевого Интерфейса (GPI) (2)
      Выходы ошибок (2)
Клавишное поле и дисплей Лицевой Панели Управления
      Конфигурация и мониторинг
      Отображение состояния системы и программ

Физические параметры

Форм фактор 1RU
Напряжение питания 100-240В переменного тока
-48В постоянного тока (опция)
Частота тока от 50 до 60 (Гц)
Энергопотребление 2.9А переменного тока
2.7А постоянного тока (опция)
Рабочая температура от 0 до +50°С
Направление вентиляции Справа налево
Влажность от 20 до 80% без конденсата
Сертификация безопасности UL, CUL, TUV
Электромагнитная совместимость FCC Class A, CE
